CPEC310闭路涡动协方差测量系统

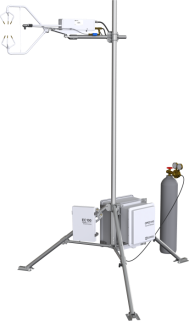

CPEC310闭路涡动协方差测量系统是一套完整的闭路涡动相关通量观测系统，适用于长期定位观测大气边界层中CO₂、H₂O、热量和动量的交换过程。完整的CPEC310系统包括EC155闭路红外CO₂/H₂O气体分析仪，CSAT3A三维超声风速仪，CR6数据采集器，采样泵,三阀气路控制模块等，可以全自动地进行零点和二氧化碳跨度的订正（水汽的跨度订正需要人工操作）。

适配的VOLT-116模拟输入扩展模块，允许接入额外的生物气象传感器。

系统配有适合涡旋进气口（美国专利号9217692）和小的样品池（5.9ml），比其他的闭路涡动系统更低的流量而同时保持了良好的频率响应（截止频率4.3Hz）。此外，与采用传统的内联过滤器相比，这个专利设计使得整套系统保持理想的频率响应的同时，几乎不需要维护。更低的流速使CPEC310的功耗是所有闭路涡动系统的总功率最低的，只有仅仅12W而已。全套的CPEC310均为美国Campbell Scientific公司生产，使CPEC310成为最可靠的闭路涡动系统。

主要特点

系统具有强大的计算能力，通过EasyFlux TM DL 在线通量计算程序可实时处理高达20Hz 的数据，生成*校正的通量结果。
采用三阀模块使CPEC310可以做自动零点和CO₂/H₂O跨度订正的闭路涡动测量系统。
涡旋过滤进样技术（美国专利号9,217,692）大幅度提高了涡动系统在雨雪、沙尘暴等恶劣环境适应能力，极大地降低了用户的维护工作量。
低功耗，可适用于太阳能供电方式。

主要参数

测量气体	CO₂	H₂O
精度	1%	2%
精密度RMS（最大）	0.15 μmol/mol	0.006 mmol/mol
校准量程	0 - 1,000 μmol/molg	0 - 72 mmol/mol (38°C 露点)
与温度相关的零点漂移（最大）	±0.3 μmol/mol/°C	±0.05 mmol/mol/°C
与温度相关的增益漂移（最大）	±0.1%读数/°C	±0.3%读数/°C
交叉灵敏度（最大）	±1.1 × 10-4mol CO₂ /mol H₂O	±0.1 mol H₂O/mol CO₂
样品腔室热敏电阻精度	± 0.15 °C（-30° 到 50°C）
样品腔室压力精度	± 1.5 kPa (> 0 °C )，线性增加到±3.7 kPa @ -30 °C
数据输出单位	Ux (m/s)；Uy (m/s)；Uz (m/s)；超声温度 (°C)；三维超声风速仪诊断值；CO₂混合比 (μmol/mol)；H₂O混合比 (mmol/mol)；气体分析仪诊断值；样品腔室温度 (°C)；样品腔室压力 (kPa)；CO₂信号强度；H₂O 信号强度；差压(kPa)；光源温度 (°C)
工作温度	-30 - +50 °C
工作压力	70 - 106 kPa
输入电压	10 - 16 Vdc
系统功耗	12W（稳定状态）
测量速率	60 Hz
输出波宽	5、10、12.5或20 Hz；用户自定义
输出选项	SDM、RS-485、USB、模拟量（仅CO₂和H₂O）
线缆长度	3 m (10 ft)，从EC155/CSAT3A到EC100
空间分离	15.4 cm (6.1 in)进样管/超声测量体积之间
重量	EC155探头和线缆：3.9 kg (8.5 lb) CSAT3A探头和线缆：1.7 kg (3.7 lb) 安装支架：0.4 kg (0.9 lb) EC100电子控制单元：3.2 kg (7 lb)
质保	3年或运行17,500小时，以先到的时间为准
三维超声风速仪
测量通路	垂直：10.0 cm（3.9 in）水平：5.8 cm（2.3 in）
量程	Ux，uy：±65 ms-1 Uz：±8 ms-1 Ts：-50 - +60°C 风向：2.5 到 357.5°（0 到 360°可定制）
偏离误差	Ux，uy：<±0.08 ms-1 Uz：<±0.04 ms-1 风向：±0.7°水平风1 ms-1时
增益误差	传感器与水平面夹角±5°以内：<±读数2%
测量精密度 RMS	Ux，uy：0.001ms-1 Uz：0.0005 ms-1
超声温度	0.025 °C
风向	0.058°（ux=uy≤1 m/s）
