LK-1310植物茎流监测系统

型号：LK-1310

厂家：澳大利亚 Implexx

LK-1310植物茎流监测系统是用于植物茎流研究的综合解决方案，用于测量树干液流和植物水分关系，可与多种传感器结合使用。采用创新的DMA原理，具有量程大、精度高、低功耗、适用范围广等优势，还可进一步整合植物生长节律、环境因子传感器等。该系统采用物联网架构，数据通过无线传输，用户可远程登录服务器在线查看、分析、下载数据。

主要特点

全范围监测植物茎流，可监测反向茎流；
对植物茎秆不同层进行多点测量；
低功耗，易安装，免维护；
每次测量输出全部的33个参数；
采用DMA热脉冲方法；
输出校准的茎流、热速度、茎干含水量、茎干温度等；
SDI-12 协议，可支持多种数据采集器。

无线数据采集传输模块

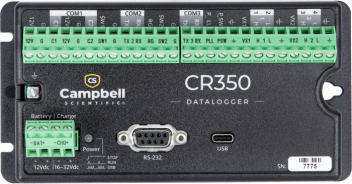

CR350是一款多用途、极低功耗、紧凑型数据采集器。这款入门级数据采集器具有丰富的指令集，可以接入水文、气象、环境和工业等多类型的传感器。CR350采集的数据支持多种网络发送，您可以根据实际情况选择最优方式。CR350还可执行控制和M2M通信的自动化现场或远程管理。CR350非常适合需要长期远程监测和控制的小型应用。

工作温度范围	-40至+70 °C，非冷凝环境	外壳材质	耐腐蚀聚碳酸酯
最大扫描速率	10 Hz	模拟输入	4个单端或2个差分（独立配置）
脉冲计数	8（P_SW、P_LL、C1、C2 和 SE1至 SE4）	供电	16至32 Vdc 用于充电适配器输入(CHG 端口) （最大1.1A，变压器或太阳能电池板输入。）
电压激励端子	（VX1，VX2）	ADC	24 位
通信端口	USB Type C 2.0 / RS-232 / RS-485	实时时钟精度	±3分钟每年
数字I/O	7个端子（C1、C2、P_SW 和SE1 至SE4）可配置为数字输入和输出。包括高/低状态、脉宽调制、外部中断和通信功能。	网络协议	以太网，PPP，RNDIS，ICMP/ Ping，Auto-IP（APIPA），IPv4，IPv6，UDP，TCP，TLS（v1.2），DNS，DHCPSLAAC，NTP,Telent,HTTP(S),FTP(S),SMTP/TLSPOP3/TLS,MQTT(S)
开关12V	2个端子	通信协议	PakBus，加密PakBus，Modbus RTU/ASCII/TCP，DNP3，SDI-12及其它
输入限值	-100至+2500mV	CPU驱动/程序	50MB 串行闪存
模拟电压精度	精度参数不包括传感器或测量噪声。 ±（测量值的0.1%+偏移）-40°至 +70°C ±（测量值的0.04%+偏移）0°至 +40°C	数据存储	50MB 串行闪存
		平均（待机）电流	0.5mA（@12Vdc）
		平均工作电流	<1.5mA（@12Vdc，用于1Hz 扫描1 次模拟通道） 8 mA（@12Vdc，处理器持续工作）
尺寸	16.3 × 8.4 × 5.6 cm （6.4 × 3.3 × 2.2 in.）	重量	288 - 306g （0.64-0.68 lb）

HPV06植物茎流传感器

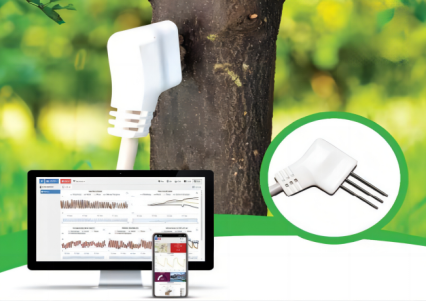

HPV06植物茎流传感器是一种低成本、高精度的传感器，用于测量植物的茎流以及茎杆含水量。可以测量植物中可观察到的整个热速度和液流。采用DMA热脉冲方法，该传感器是一种三探针设计，上下两个温度探针，中间连接一个加热针，可以在正向（即从根部到树冠）和反向（即从树冠到根部）测量液流。

茎流	测量范围：-200 至 >1000 cm/hr（热速）\|-40 至 >200 cm³/cm²/hr（液流密度）精度：±0.1 cm/hr 分辨率：0.001 cm/hr
含水量	测量范围：0-100% 精度：< 4 % 分辨率：0.01 %
探针尺寸	30（L） mm×1.3（D） mm
热敏电阻响应时间	200 ms
电源输入	12 V直流
传感器输出	2 - 5 W，MPP电压5 - 6 V
电缆长度	5 m (标准) \|60 m（最大）
温度范围	-30 - +70 °C

LT-1T叶片温度传感器

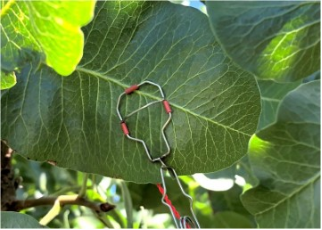

LT-1T叶片温度传感器是一个亚微型的接触探针，测量叶子的绝对温度。轻量级的不锈钢线夹持有一个高精度的毫米级的玻璃封装热敏电阻。探头的小尺寸和特殊设计几乎可以忽略对自然叶片温度的干扰。热敏电阻通常位于叶片的下侧，与叶片的温度达到平衡。热敏电阻通过一根0.15mm的细导线连接到夹子上，以最小化热传导和响应时间。所有导线都经过了防护，以避免在潮湿的操作条件下被腐蚀。

测量范围	-5 - 50 ℃
测量精度	<0.15 ℃
误差	±0.08 ℃
传感器重量	1.6 g
热敏电阻传感器接触面积	1 mm²
电源电压	5 - 24 VDC
激发时间	0.15 s
传感器尺寸	502010 mm
保护等级	IP64
线缆长度	4 m
