EC150 分体式开路涡动协方差测量系统

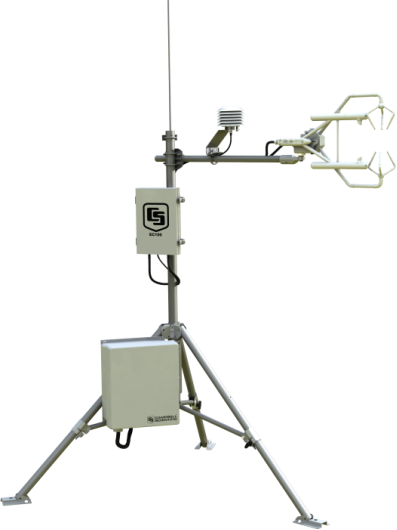

分体式开路涡动协方差测量系统Campbell的EC150开路红外气体分析仪专为涡动相关通量测量而设计。如图所示，其与CSAT3A三维超声风速仪共同使用，这两部分组成了一套开路涡动系统，同步测量CO₂/H₂O、空气温度、大气压力、三维风速和超声温度。

主要特点

防腐蚀探头，在易腐蚀的野外环境中表现更加稳定。
单一光路配置使其具有流线形体，将空气动力学的影响减至最小程度。
红外气体分析仪和超声风速仪共用一套电子信号处理系统，实现同步测量。
最大输出频率60Hz，20Hz带宽。
低功耗，可使用太阳能供电。
无需加热，测量时温度补偿。
低噪，精度高。
窗口斜角设计，避水效果好。
允许窗口轻度污染。
坚固耐用适于野外。
经过综合实践，CO₂、H₂O、大气压和温度的出厂校准具有较宽范围。
多种诊断参数。
与Campbell数据采集器充分兼容：现场设置、配置、零点和跨度校正均可通过连接数据采集器完成。
超声速度：由三个声频路径确定，修正侧向风的影响。
防雨：超声信号处理和声频发射接收头吸水防雨网相结合，极大地改进了降雨过程中的风速计性能。

主要参数

测量气体	CO₂		H₂O
精度	1%e		2%e
标准误RMS（最大）	0.2 mg/m3 (0.15 μmol/mol)		0.004 g/m3 (0.006 mmol/mol)
校准范围	0 - 1,000 μmol/molg		0 - 72 mmol/mol (38°C 露点)
与温度相关的零点漂移（最大）	±0.55 mg/m3/°C (±0.3 μmol/mol/°C)		±0.037 g/m3/°C (±0.05 mmol/mol/°C)
与温度相关的增益漂移（最大）	±0.1%读数/°C		±0.3%读数/°C
交叉灵敏度（最大）	±1.1 × 10-4mol CO₂ /mol H₂O		±0.1 mol H₂O/mol CO2
光路长度	15.37 cm（6.05 in）
数据输出单位	Ux (m/s)；Uy (m/s)；Uz (m/s)；超声温度 (°C)；三维超声风速仪诊断值；CO2密度 (mg/m3)；H2O密度 (g/ m3)；气体分析仪诊断值；环境温度 (°C)；大气压力 (kPa)；CO2 信号强度；H2O 信号强度；光源温度 (°C)
操作温度	-30 - +50 °C
校准压力范围	70 - 106 kPa
输入电压	10 - 16 Vdc
系统供电	@ 25°C：5 W（稳定状态和启动）
测量速率	60 Hz
输出带宽	5、10、12.5或20 Hz；用户自定义
输出选项	SDM、RS-485、USB、模拟（仅CO2和H2O）
辅助输入	空气温度和大气压力
EC150探头和线缆重量	2.8 kg（6.1 lb）
CSAT3A探头和线缆重量	1.7 kg（3.7lb）
EC100 电子机箱重量	3.2 kg（7.1 lb）
线缆长度	3.0 m (10.0 ft)，从EC150和CSAT3A到EC100
质保	3年或运行17,500小时，以先到的时间为准
CSAT3A 三维超声风速仪
测量通路	垂直：10.0 cm（3.9 in）水平：5.8 cm（2.3 in）
传感器直径	0.64 cm（0.25 in）
量程	Ux，uy：±65 ms-1 Uz：±8 ms-1 Ts：-50 - +60°C 风向：2.5 - 357.5°（0 - 360°可定制）
偏离误差	Ux，uy：<±0.08 ms-1 Uz：<±0.04 ms-1 风向：±0.7°水平风1 ms-1时
增益误差	传感器与水平面夹角±5°以内：<±读数2%
测量精密度 RMS	Ux，uy：0.001 ms-1 Uz：0.0005 ms-1
超声温度	0.025 °C
风向	0.058°（ux=uy≤1 m/s）
压力计
	-BB 基本款压力计	-EB 增强版压力计
总精度	30°C时±3.7 kPa, 0°C（-30° - 0°C）时线性下降至±1.5 kPa	±0.15 kPa（-30-+50°C）
测量速率	10 Hz	1 Hz
环境温度
总精度	±0.15 °C (-30 - +50 °C)
制造商	BetaTherm 100K6A1IA
